En el sector óptico, los productos deben transportarse con el mismo alto nivel de precisión que se aplica en la fase de procesamiento. La empresa «item pluspartner» Schmohl Nähautomaten GmbH ha desarrollado carros de transporte aptos para salas blancas precisamente con este fin.

En sectores como la fabricación óptica, la precisión en la manipulación de materiales determina la calidad de los productos. Por ello, los componentes ópticos deben fabricarse en condiciones de limpieza. En este tipo de entornos, es especialmente importante que las soluciones de transporte cumplan requisitos muy estrictos. Deben tener superficies lisas y sin imperfecciones, ser fáciles de limpiar y garantizar la estabilidad durante el transporte. El socio de item, Schmohl Nähautomaten GmbH, ha desarrollado una solución adaptada a estos requisitos específicos: un robusto carro para salas blancas destinado al transporte seguro de componentes ópticos delicados.

Schmohl: fabricante de máquinas especiales y socio de «item pluspartner»

Desde hace más de 70 años, Schmohl desarrolla maquinaria especial a medida, desde máquinas de coser para el sector textil industrial hasta dispositivos y construcciones especiales para clientes industriales. No hay dos máquinas iguales.

Schmohl utiliza la tecnología de perfiles de item para sus máquinas y dispositivos especiales. «Necesitamos la precisión de los componentes de la tecnología de perfiles para fabricar máquinas especiales. Por eso mantenemos una relación de trabajo duradera con item, basada en una excelente colaboración entre iguales», afirma Klaus Bachmann, director general de Schmohl. Miembro de la red item pluspartner desde hace unos 25 años, Schmohl pone a disposición su experiencia y colabora con otros item pluspartners para llevar a cabo proyectos innovadores. En este proyecto concreto, se desarrollaron carros de transporte especiales para salas blancas destinados a un cliente del sector de la fabricación óptica.

Klaus Bachmann, director general de Schmohl Nähautomaten GmbH

Carros de transporte aptos para salas blancas: seguros tanto para los productos como para las personas

En la fabricación de componentes ópticos, estos deben transportarse en condiciones estrictamente controladas. Por ello, el cliente buscaba una solución de transporte compatible con salas blancas que protegiera de forma fiable los componentes ópticos sensibles y, al mismo tiempo, garantizara un funcionamiento seguro. Se debían fabricar carros de cuatro cajones para transportar contenedores de mercancías ajustados que contuvieran componentes ópticos. El reto consistía en garantizar que solo pudiera estar abierto un cajón a la vez.

Además, los carros de transporte debían diseñarse de tal forma que cumplieran con las condiciones de las salas blancas y redujeran el riesgo de lesiones para el personal. Para garantizar que se cumplieran todos los requisitos funcionales, ergonómicos y relacionados con las salas blancas, Schmohl colaboró primero con item y con el cliente para desarrollar un prototipo antes de iniciar la producción de otros ocho carros de transporte.

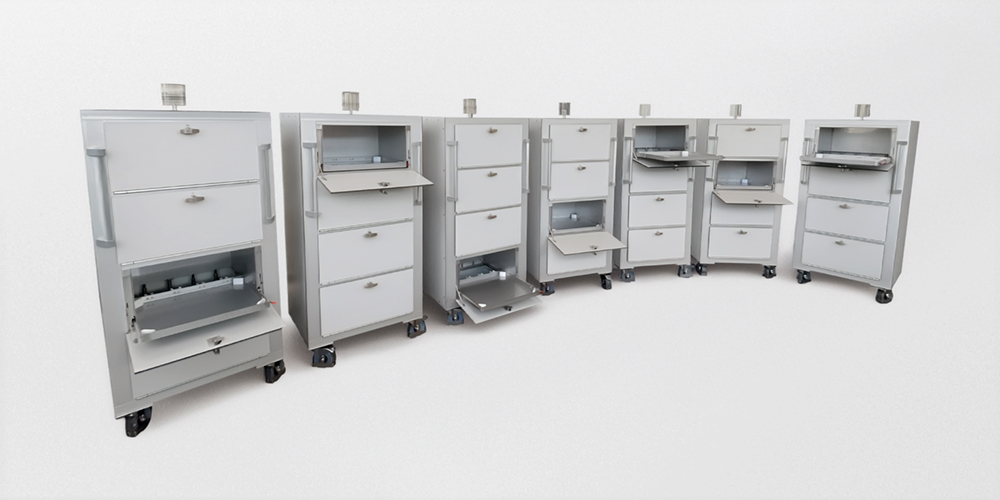

Para el transporte compatible con salas blancas en la industria óptica, Schmohl ha desarrollado ocho carros de transporte con un sistema de bloqueo especial que garantiza que solo se pueda abrir un cajón a la vez.

Ocho carros de transporte para salas blancas con un sistema de bloqueo especial

Los carros de transporte compatibles con salas blancas cuentan con una serie de funciones de seguridad que garantizan tanto la manipulación segura por parte del personal como la protección de los delicados componentes ópticos. El núcleo de la solución es un sistema de bloqueo compuesto por cuatro barras verticales de acero inoxidable situadas en la parte trasera de los carros. Cada barra está asociada a un cajón concreto. Cuando se extrae un cajón, la barra correspondiente se desplaza y bloquea los cajones restantes. Cada cajón está equipado además con un tirador que se puede girar para bloquearlo y evitar así que se abra accidentalmente. En cada cajón se transporta un contenedor de mercancías con un peso de hasta 50 kg que contiene componentes ópticos. El ajuste perfecto garantiza que los componentes no se deslicen ni se caigan.

Además de la seguridad de los productos, también se tuvo en cuenta la seguridad del personal durante las operaciones de transporte. Para evitar el riesgo de lesiones durante las maniobras, todas las asas de empuje se colocaron de manera que no sobresalieran del contorno del carro. Las ruedas se equiparon con protecciones para los pies. Para garantizar la seguridad de todo el sistema, también se calculó, definió y documentó el comportamiento de los carros ante el riesgo de vuelco al encontrarse con obstáculos en el suelo o al abrir un cajón. «Aunque partimos de la base de que los carros de transporte se utilizarán principalmente sobre superficies planas, las rampas son un elemento habitual. Los carros tampoco deben volcarse en dichas rampas», añade Bachmann. Por lo tanto, también se calculó y especificó la inclinación máxima del suelo.

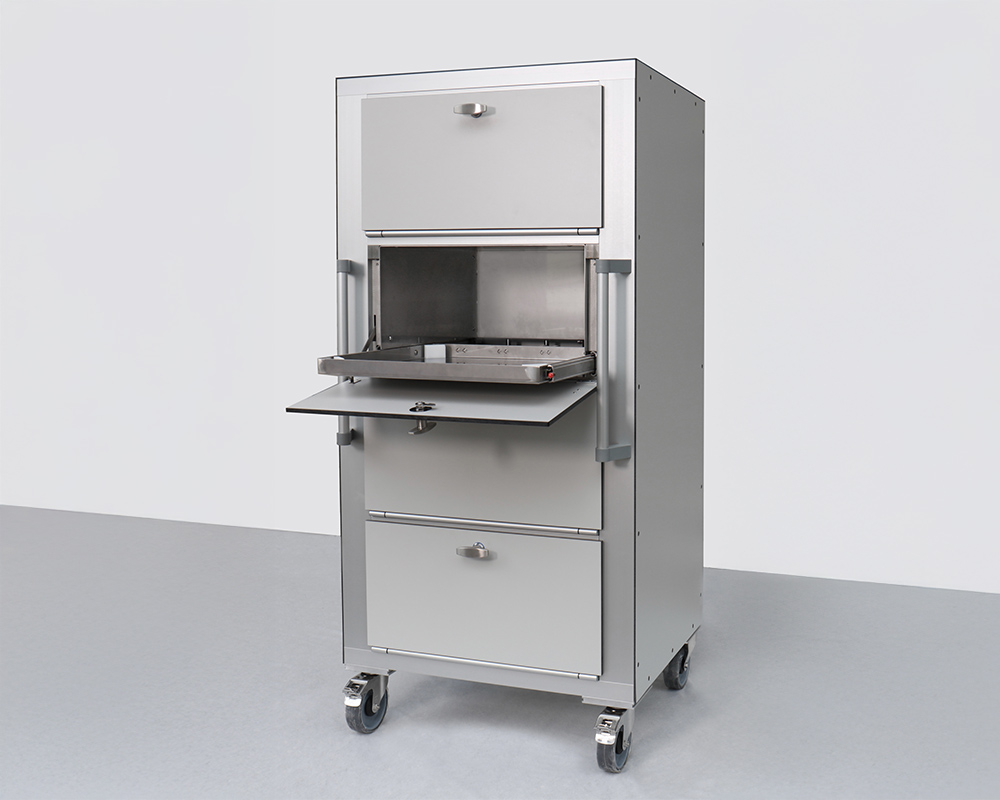

Un carro apto para salas blancas puede transportar cuatro bandejas de carga, cada una de las cuales pesa hasta 50 kg. Estas bandejas encajan perfectamente en los cajones, por lo que es imposible que se deslicen.

Estructura base, superficies y mucho más: la tecnología de perfiles de item en este proyecto

Para crear soluciones a medida se requiere tanto conocimiento técnico como los materiales adecuados. Schmohl utilizó principalmente componentes de item para fabricar los carros de transporte. Por ejemplo, el bastidor base está fabricado con perfiles de la línea X, y se eligieron nuestros paneles de plástico, robustos y resistentes a los golpes, para conseguir superficies lisas y sin juntas que sean fáciles de limpiar. Schmohl utilizó tubos perfilados D30 para las asas de empuje.

Todos los componentes se sometieron primero a pruebas en colaboración con el cliente y se certificaron para su uso específico en salas blancas. «En lo que respecta a la selección de componentes, item ya había realizado una gran labor preliminar antes incluso de que empezáramos con la construcción. Al fin y al cabo, los componentes no podían utilizarse sin antes haber sido probados», explica Bachmann. Con la fabricación de carros de transporte a medida para salas blancas, Schmohl ha demostrado cómo se pueden transportar componentes sensibles con total seguridad en salas blancas.
